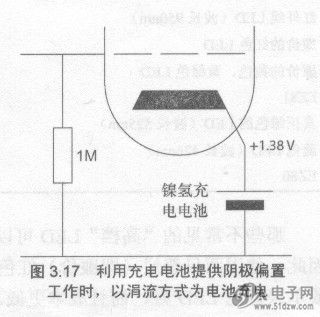

充电电池的内阻非常低，如果将他插入到阴极路径中，则不会形成AO3401A那些可能招来麻烦的负反馈，见图3.17。


    图中只画出一只充电电池。实际上，有时为了达到所需的电压要求，可以使用多只充电电池，但要占用较多的空间。如果阴极电流/k<C/lO(C为电池的容量，以A/h即安／时为单位)，那么，就可以用这样的电流为电池充电，不用担心连续充电对的自发热造成电池损坏。不过，由于电池被安置于电子管放大器中，里面的温度可能高于生产厂家的预期值，所以，将充电电池限制为0/20，可能会更好。当连续充电电流为15mA时，一只AA规格（译注：即5号电池的规格）的镍氢充电电池(译注：标称电压通常为1.2V)，两端的电压将升至～1.38V。
