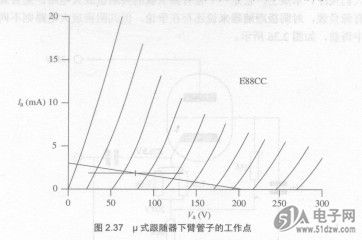

上臂管子相当于一个恒流源（虽然只是针对交流来说），这样，我们A625308AM-70SUF就可以在下臂管子的特性曲线图上，画出呈水平直线的负载线，如图2.37所示。
    图2.37 U式跟随器下臂管子的工作点


    这条负载线就是交流负载线，现在可作为一个运用例子来加以展示。对于交流负载线来说，它必须要穿过电子管的直流工作点，但它的斜率与电子管的直流工作状况无关。我们愿意的话，可以选择任何所想要的直流工作点，但需将交流负载线作相应移动。如果我们选择的工作点为阳极电流2mA、阳极电压80V，这时有,u=3 2.5，这样，可以预计电路的增益约为32。
    现在，需要确定上臂管子的工作点。我们将给这个电路加上285V的HT电源电压（后面研究电源时我们将看到，285V为何是便于获得的HT电源电压>。因此，剩有205V的电压加在上臂电路上。由于上下臂管子的阳极电流相等，所以上臂管子的阳极电流也是2mA。如果我们选定了下臂管子的阳极电压（我们已定为80V），就可以在电子管的特性曲线上，画出上臂管子的负载线。当Va=0，得到的阳极电流为3.25mA，因为上臂管子相关的总阴极负载电阻是63kQ。/a=2mA时，上臂管子的Vgk也是-2.5V（译注：原文为2.5V），所以，我们需要1.25kQ电阻作为阴极偏置电阻。至此，我们为整个电路建立起了直流工作状况。
    一旦知道阴极跟随器的增益，我们就可以确定它作为有源负载时所呈现的电阻值，并且还可以计算它的输入电阻，从而知道大致需要多大的耦合电容。
