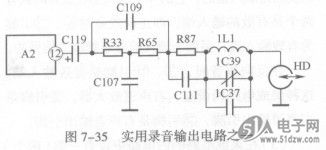

图7-35所示是某型号双卡申的左声UB2-5NU(0606F)道录音输出电路，即录音磁头电路。电路中的HD是左声道录放磁头，A2是录音输出级放大器，录音信号从⑥引脚输出。
    图7-35实用录音输出电路之一


    录音输出信号从⑥引脚输出，经带阻滤波器、恒流录音和高频补偿、偏磁电阻波电路后，加到录放磁头中。
    直流电动机电源电路
    图7-36所示是两种直流电动机电源供给电通时直流电压+V加到电动机M电源引脚正极，电动机转动。另一种是控制电动机的地线回路，当Sl接通时电动机M地线成回路，这时电流才能流过电动机，电动机才能转动。
    图7-36两种直流电动机电源供给电路


    电动机速度转换电路
    电动机控制电路主要是控制直流电动机的转动和转速等。
    卡座中使用的电动机同录音机中的相同，为直流有刷电动机（部分高档机器中采用直流无刷电动机）．这种电动机的转速与电动机绕组两端的电压成正比，所以通过改变电动机绕组两端的电压可以改变电动机的转速。
