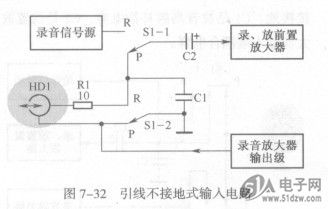

引线不接地式输入电路。图7-32所示电路中的TXD2-5V录放磁头两根引线均不直接接地，而是在放音和录音状态时有一根引线通过录放开关来接地。
    图7-32引线不接地式输入电路


    这一电路的工作原理：在放音状态下，录放开关在图示位置上，录放磁头HD1的下端引线通过录放开关Sl-2接地，磁头上端引线输出的放音信号通过偏磁测量电阻Rl（该电阻在放音时不起作用）、录放开关Sl-2、输入端耦合电容C2加到前置放大器中，完成放音信号的输入。
    在录音状态下，录放开关转换到另一个位置上，录音信号源输出录音信号经Sl-l相C2加到前置放大器电路中，录音信号经放大后从录音输出级电路输出，经Sl-2的P触点、HD1、Rl、Sl-2的R触点到地，构成回路，完成录音状态的转换。
