图7-1所示是普通晶闸管典型TQ4H-5V（00112 00222）应用电路，这是一个交流调压电路。电路中的VS1为普通晶闸管，RP1为可变电阻器，VD1～VD4为整流二极管，M为负载。

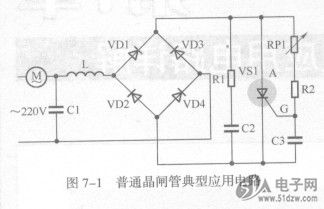

    图7-1普通晶闸管典型应用电路


    负载M串联在交流回路中。220V交流电压经过VD1～VD4桥式整流后得到的脉冲性直流电压加到晶闸管VS1的阳极和阴极之间，为它提供直流工作电压。同时，这一脉冲直流电通过RP1和R2对电容C3进行充电，当C3上电压充到一定大小时，晶闸管VS1控制极电压达到一定电压值，触发晶闸管VS1导通，VS1阳极与阴极之间内阻很小，这时相当于VD1～VD4桥式整流电路负载回路接通，便有交流电流流过负载M，负载获得工作电压而工作。当晶闸管VS1控制极上没有足够的触发电压时，VS1不能导通，负载M回路没有电流，负载M不能正常工作。
    调压的原理是：改变可变电阻RP1阻值大小时，就能改变RP1、R2、C3的充电时间常数，就改变了财C3的充电速度。RP1阻值小，充电时间常数小，C3上充电电压升高速度快，VS1很快就导通，即VS1导通角臼大，这样负载M一个周期内的平均电压就高。反之，RP1阻值大，负载M-个周期内平均电压就低，达到调压的目的。
