亮度控制器

发布时间:2013/6/25 20:47:24 访问次数:676

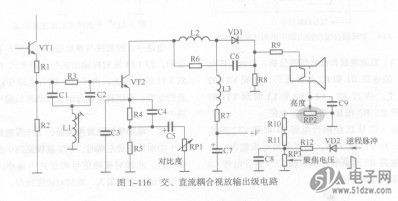

    图1-116所示是交、直流耦MY4F-24V(2675 RO)合视放输出级电路。电路中的VT1是预视放管,VT2是视放输出管,RP1是对比度控制电位器,RP2是亮度控制电位器,RP3是聚焦电位器。
    1.直流电路和信号传输分析
    直流电压+V经R7、L3和L2加到视放输出管VT2的集电极上,VT2的基极电压通过电阻R3取自预视放管VT1的发射极电压(Rl和R2的分压电压),VT1和VT2之间是直接耦合,在VT2的基极回路中没有隔直电容。
    加到VT2基极的视频信号经放大后,从其集电极输出,通过L2、R6、C6、VD1和R9加到显像管的阴极上。
    2.对比度控制电路
    电路中,RP1是对比度控制电位器,调整RP1的阻值可以改变VT2放大器负反馈量的大小,从而可以进行对比度的控制。


    3.亮度控制器
   电路中,RP2是亮度控制电位器,这一电路中的亮度控制电路设在显像管的控制极电路中。逆程脉冲电压经VD2整流和C8滤波后,加到RP2上,当调整RP2的阻值大小时,RP2动片上的电压大小在改变,即显像管的控劁极上的电压在改变。
    当显像管控制极上的电压较大时,控制极与阴极之间的负电压比较小,亮度比较亮。反之,
当显像管控制极上的电压较小时,控制极与阴极之间的负电压比较大,亮度比较暗,这样可以达到亮度控制的目的。

    图1-116所示是交、直流耦MY4F-24V(2675 RO)合视放输出级电路。电路中的VT1是预视放管,VT2是视放输出管,RP1是对比度控制电位器,RP2是亮度控制电位器,RP3是聚焦电位器。
    1.直流电路和信号传输分析
    直流电压+V经R7、L3和L2加到视放输出管VT2的集电极上,VT2的基极电压通过电阻R3取自预视放管VT1的发射极电压(Rl和R2的分压电压),VT1和VT2之间是直接耦合,在VT2的基极回路中没有隔直电容。
    加到VT2基极的视频信号经放大后,从其集电极输出,通过L2、R6、C6、VD1和R9加到显像管的阴极上。
    2.对比度控制电路
    电路中,RP1是对比度控制电位器,调整RP1的阻值可以改变VT2放大器负反馈量的大小,从而可以进行对比度的控制。


    3.亮度控制器
   电路中,RP2是亮度控制电位器,这一电路中的亮度控制电路设在显像管的控制极电路中。逆程脉冲电压经VD2整流和C8滤波后,加到RP2上,当调整RP2的阻值大小时,RP2动片上的电压大小在改变,即显像管的控劁极上的电压在改变。
    当显像管控制极上的电压较大时,控制极与阴极之间的负电压比较小,亮度比较亮。反之,
当显像管控制极上的电压较小时,控制极与阴极之间的负电压比较大,亮度比较暗,这样可以达到亮度控制的目的。
