电路中，C3用来消除RP1动片可能MR602-24V出现接触不良而带来的噪声，当RP1动片发生接触不良时，由于C3两端的电压不能突变，这样保证了加到VT3基极电压的比较平稳，达到消除因P1接触不良引起噪声的目的。另外，从电路中可以看出，音频信号只经过VT1传输而不经过RP1传输。
    在双声道电路中，再设一套VT1、VT2和VT3压控增益电路，可以利用RP1动片电压大小来控制左、右两个声道音量，这样可以实现用一只单联电位器RP1同步控制左、右声道音量的目的。


    集成双声道电子音量控制器电路
    图1-74所示是一个集成双声道电子音量控制器电路，其中RP1、RP2是音量电位器。这一电路与前面电路不同的是，RP1、RP2不直接参与音量信号的传输，故它引起的转动噪声，不会窜入音频信号电路中。
    图1-74集成双声道电子音量控制器电路

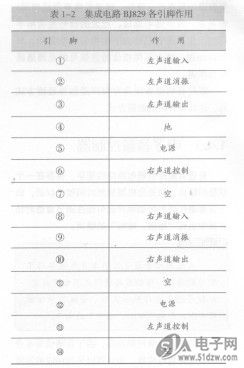

    前置放大器输出的信号经耦合电容送到输入端①、⑧脚。实现信号强、弱控制后，从③、⑩脚输出，经耦合电容送到低放电路。调节RP1、RP2只改变控制电压。集成电路BJ829各引脚作用见表1-2。
    为了进一步分析集成双声道电子音量控制器电路的原理，画出BJ829内电路如图1-75所示。
    电路中，VT1、VT2、VT3构成镜像恒流源，使VT3的Ie为恒定值，即在其集电极负载变化时，L保持不变。
    VT3的集电极负载由RP1及电阻等组成。调节RP1时，VT4基极电压作相应变化。当RP1调至0时，VT4基极电压最低；RP1调大时，VT4基极电压也相应增大。
