随着线路板组装密度的提高，特别是细JSI2E-K间距的SMT组装技术的应用，以及由于新产品开发生产周期越来越短，线路板品种越来越多，故针床式在线测试仪存在一些难以克服的问题。如：测试用针床夹具的制作、调试周期长、价格贵，无法测试一些高密度SMT线路板等。

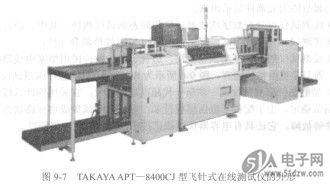

    飞针式在线测试仪是对针床式在线测试仪的一种改进。它用高速高精度移动的探针代替传统针床，使用多个电动机快速移动飞针，使其与元器件的引脚进行接触并自动生成隔离点，实现对所有元器件的测量。飞针式在线测试仪在X-Y机构上装有可分别高速移动的4个头，每个头装有2个针，共8根测试探针，最小测试间隙为0.2 mm。工作时根据预先编排的坐标位置程序移动测试探针到测试点处，与之接触，各测试探针根据测试程序对装配的元器件进行开路／短路或元件测试。与针床式在线测试仪相比，在测试精度、最小测试间隙等方面均有较大幅度提高，并且无需制作专门的针床夹具，测试程序可直接由线路板的CAD软件获得。飞针式在线测试仪的不足之处就是它的测试速度相对较慢。图9-7所示为TAKAYA APT-8400CJ型飞针式在线测试仪的外形图9-7 TAKAYAAPT-8400CJ塑飞针式在线测试仪的外形TAKAYA APT- 8400CJ型飞针式在线测试仪已达到0.04—0.06 s／的测试速度和0.2 mm的最小探针测试间距。它采用4端子测试回路和LCR分离测试回路，并具有自动寻找隔离点元器件的功能，均能达到高精度的准确测试。为了满足不同的需要，还设置了可自行选择多种装置，如视觉系统、IC开路测试系统及数位化的在线测试系统等。图9-8所示为用飞针式在线测试仪测试大型电路板的实例。

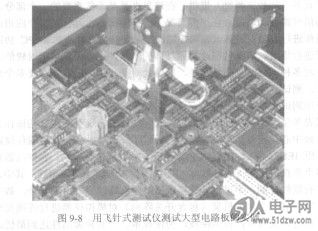

    图9-8用飞针式测试仪测试大型电路板的实例
