(1)所有元器件的引脚进JRC-21F-5V行除氧化膜、烫锡、弯脚处理。
    (2)根据图8-15所示的印制电路板的元器件布局图焊装元器件，并进行焊点、引脚、助焊剂清除等处理。

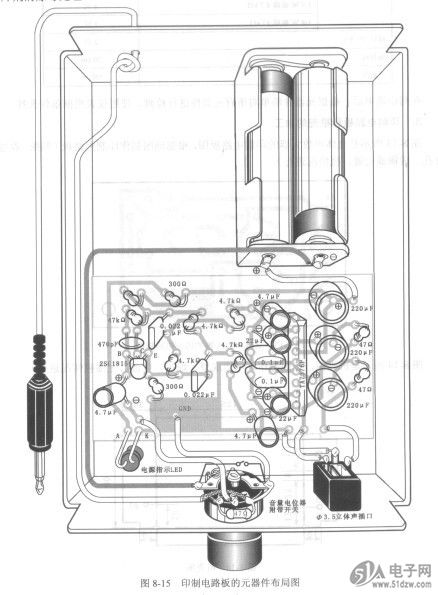

    图8-15  印制电路板的元器件布局图


    机电安装
    将印制电路板、电位器、耳机插座、电池仓等部件进行组装。
    布线
    根据图8-15所示的电路板元器件布局图进行布线和连接，布线时要注意：输入信号使用屏蔽线。
    VCD视盘机的总装实训
    电子产品中很多都是机电一体化的产品，例如收录机、录像机、CD唱机、影碟机、摄像机等除了具有复杂的电子电路之外还具有高度精密的机芯，机芯上都有许多传动和变位驱动机构，传动关系也都有着严格的要求。
    CDN CD机也是一种机电一体化高度精巧的电子设备，在播放前通过传动机构自动完成光盘的装入和定位，在播放过程中要求光盘稳定的旋转，激光头对光盘上的信息纹进行跟踪寻迹，配合电子电路的工作完成声像节目的播放。从结构上来说视盘机可以和磁带放像机相比。视盘机是由激光头对光盘信号进行扫描，放像机是旋转视频磁头对运动的磁带进行扫描拾取。
