印制电路板结构确定后，需要对电路HE2AN-12V结构进行划分，尤其是在较为复杂的电路情况下，对电路结构的划分就显得十分重要。
    电路结构的划分要遵守一定的原则。

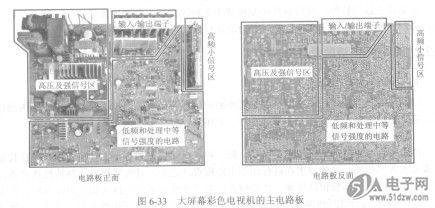

    按照电路各部分的功能进行划分。将能够完成某种功能的电路划分在多板结构的同一块印制板上或单板结构的某一个区域内。图6-33所示为大屏幕彩色电视机的主电路板，它的高频和小信号区（高频头和TV解调电路）与高压及强信号区（行输出级和高压电路）分别设置在印制电路板的两侧，中间部分是低频和处理中等信号强度的电路。这样可蚁有效地避免强信号和弱信号之间的互相干扰。


    图6-33  大屏幕彩色电视机的主电路板

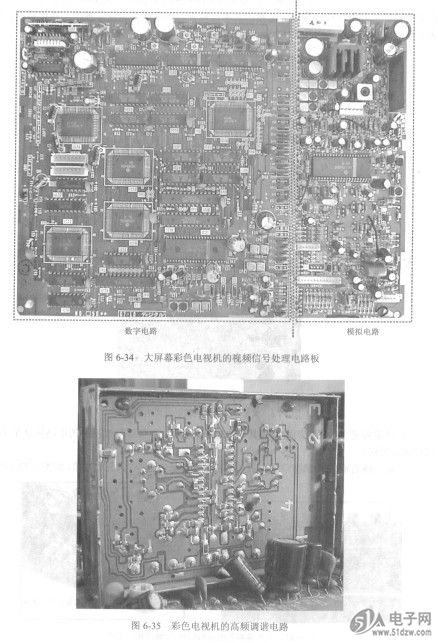

    尽量将模拟电路和数字电路分开。图6-34所示是大屏幕彩色电视机的视频信号处理电路板。从电路位置的划分可以看到，电路板的右边为模拟电路部分，左边是数字电路部分，这样可防止两种电路互相干扰。
    尽量分开（最好采用分板设计）与高／低电平差异较大的电路部分。高频部分需考虑单独屏蔽起来，以防止外界电磁场的干扰。图6-35所示为彩色电视机中的高频调谐电路，由于它所处理的信号弱、频率高，因此需要将整个电路屏蔽起来。
