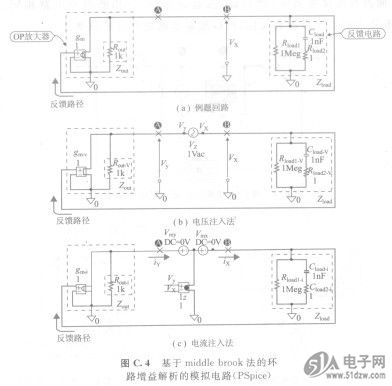

上述基于阻抗比对误差的影响，可以通过测量输入G6K-2P-Y DC3输出的电压比或电流比的方法来解决。这里介绍文献[1]中的分支点注入法。现在所介绍的适合于电路模拟，而更精炼的方法是“基于middle brook法的测定”为了理解基于middle brook法环路增益的解析方法，使用图C．4(a)中的负反馈电路进行说明。左侧的控制电流源是OP放大器的交流等效电路，右侧的电路看作反馈回路网p。在这个电路的点④与点⑧之间切断回路，测定环路增益。


    使用middle brook法时，如图C．4(b)所示，要使用浮动式电压源，切断回路，测定电压比。进而如图C．4(c)所示，使用电流源，测定切断点的电流比。最终的环路增益，是把它们的结果合成后的结果。
    这里，电压源和电流源的插入方法很重要。对这些信号源，设定直流成分为0，交流成分为1。这样一来，即使在回路的切断面插入电压源，直流的回路并没有切断。即使在电流源的情况下，由于直流成分为0，所以直流方面没有连接电流源，就是说，在直流方面，与切断前的电路相同。因此，电路内的工作点没有变化，所以能够准确地求得环路增益。
