解决这个矛盾的方法之一，就是在直G6K-2P-Y DC12流下连接回路确定其直流工作点，而在希望测定环路增益的频率范围，给回路插入与切断回路等效的器件。

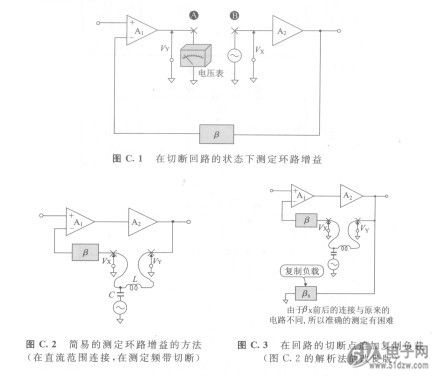

    例如，如图C．2所示，给回路插入LC高通滤波器。线圈对直流短路，电容器对直流开路。在希望测定环路增益的目的频率范围内，分别选择能成为开路／短路的元件值，使得在希望测定频率范围内，等效地形成回路开路的状态。
    由于A2的负载条件不同，所以不能期待准确的解析
    但是，这种方法还不准确。为什么？因为回路开路时，放大器A2就不受载卢的影响了。在负载卢的输入阻抗特别高的情况下，连接负载也好，不连接负载也好，放大器A2的输出电压几乎不变化，所以不怎么产生环路增益的测量误差。但是，在负载p的输入阻抗低的情况下，就会产生误差。例如，Az采用普通的OP放大器，负载p的输入阻抗只有1\Q这样特别小的情况下，A2的输出信号当然会变小。


    为了克服这个缺点，再来考虑图C．3所示的电路。在回路的切断点追加与负载p相等的复制负载px，使得在切断回路之前和切断回路之后，从放大器A：看到的阻抗没有变化。但是，这次必须考虑的是，在负载px之前没有连接放大器A，会对负载风的阻抗有多大程度的影响。
    结果是，上面的测定方法没有普遍性。因此需要采取切断回路这样的措施，找到输入输出阻抗比大的连接点，使得测量误差减小。即使在阻抗比大的地方切断，还需要可靠地验证进人高的频率范围后是否还能确保这个比值，包括寄生电容等的影响之内。
