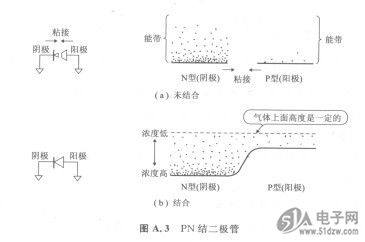

现在把P型世界和N型世界粘接起G6K-2G DC12来做成PN结二极管。这里还是用能带和干冰进行说明。如图A．3(a)所示，当把P型世界与N型世界粘接在一起时，两个世界的地面摇摇晃晃碰在一起，那么电子和空穴经过不断地晃动，最后稳定了下来。现在来观察这种稳定下来的状态。这种状态下，就像从图A．3(b)的左侧的电路图看到的那样，没有电流流动，当然也就没有电子和空穴的流动。那么从这个能带图上能看到什么状态呢？由于没有电子流和空穴流，所以和气体漫延在房间的床上的情况相同。从上面看，气体的高度到处都是一样的。但是，在N型世界中，由于气体（电子）大量存在，从上面到床面（能带的下边）很深；而在P型世界中，只有很少的气体存在，所以床面上很浅。如果用能带图来说明的话，就是图A．3(b)那样的状态。
    这里，我们只是着眼于上面能带里的电子，而下面的能带上，空穴同样漂在天花板上。在这里，N型世界中，空穴气从下面到天花板的深度很浅，而在P型世界中，空穴从下面到天花板的深度很深。
