文字“Q”电路中，输入偏移了的三角波。三角G6E-134P-ST-US DC5波的振幅的下侧是5V，上侧是5. 4V。作者自己的函数发生器没有偏移输出电压的功能，所以在函数发生器与文字“Q”电路之间，插入了如图13. 26所示的输入偏置电路，使电压移动。调节电路中的半可变电阻，可以使提供给文字“Q”电路的三角波的偏移电压变化。

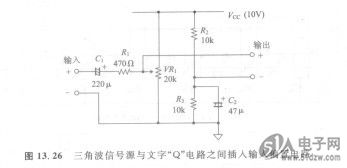

    图13. 26三角波信号源与文字“Q”电路之间插入输入偏置电路
    基板的制作与连接

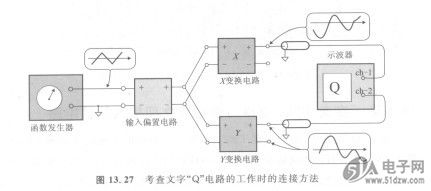

    如图13. 27所示那样，把发生三角波的函数发生器、输入偏置电路、X轴用及y轴用变换电路、示波器连接起来。这里省略了电源，是用10V的直流电源与各电路连接。示波器的地连接到电源的接地端，设定为AC连接模式。照片13.1示出作者本人实际安装在面包板上的文字“Q”电路。
    这个电路没有明确指出的反馈回路，所以实际安装时比较简单，只要没有错误的布线，就能够工作。电路图上有些电阻值，是E24系列中没有的中间值。这些可以用串并联的方法近似。即使电阻值有少许偏差，字形也只是有一点偏离，无需担心。
