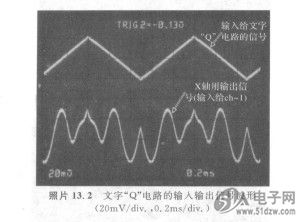

X轴用变换电路的输入输G6E-134P-ST-US DC9出波形示于照片13.2。上面的波形是输入信号三角波，下面的波形是用多tanh电路变换的X驱动用的波形。就像从照片上看到的那样，在三角波的上升或者下降的时间轴的2. 5div.描绘一次文字“Q”。与图13.5的X轴的波形相比较，可以看出是一致的。
    照片13.2文字“Q”电路的输入输出信号波形

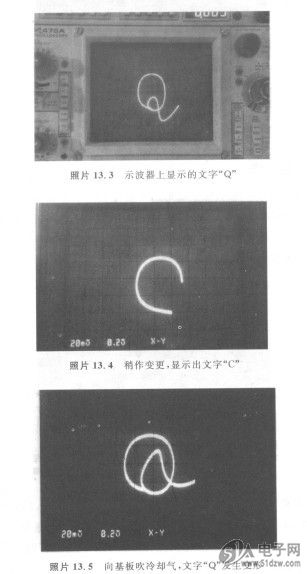

    把示波器置于X-y模式，适当调节三角波的振幅和输入偏置电路的可变电阻，如照片13.3那样，在显示器上就能描绘出文字“Q”。调节三角波的振幅或偏置电压，也可以像照片13.4那样，描绘出表示文字“Q”的一部分的“C”。把这两个文字黏在一起，也可以表示出“CQ”。
   文字“Q”电路完全是由纯粹的模拟电路完成的，所以也可以实时地体验温度变化等对于差动对的影响。对差动对吹冷气，文字“Q”如照片13.5那样发生变形。去掉冷气后又慢慢地恢复原形。
