前面曾经讲到，电压移动差动对，或者对输G6E-134P-ST-US DC12出进行加法运算、减法运算，调整尾电流的大小，就能够得到来源于差动对的tanh特性的弯弯曲曲变化的波形。本章的目的是合成用于描绘文字“Q”的非线性变换。不过，如果把为了描绘“Q”的图13.5的弯弯曲曲的波形与图13. 20的多tanh技术的应用例子相比较，好像通过把差动对组合起来也许就能够实现非线性变换的目

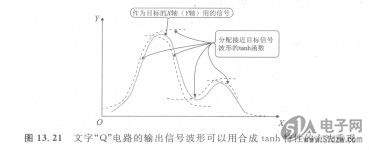

的。具体来说，如图13. 21所示，在波形像tanh那样弯曲的地方，标定并应用tanh。


    图13.21  文字“Q”电路的输出信号波形可以用合成tanh特性的方法重现

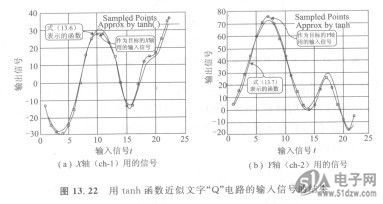

    发生文字“Q”的驱动信号是图13.5的波形。不过，可以看出，对这个驱动波形，使用图形处理的软件( GNUPLOT)，用目测应用合适的tanh函数，就能够对X驱动波形和y驱动波形用下面的式子作适当的近似图13. 22示出式(13.6)、式(13.7)所表示的波形与作为目标的X轴用的输入信号和Y轴用的输入信号波形进行比较的结果。虽然不完全一致，不过就现在的用途来说，精度已经足够了。
