改变峰的高度
发布时间:2013/6/13 20:14:25 访问次数:579

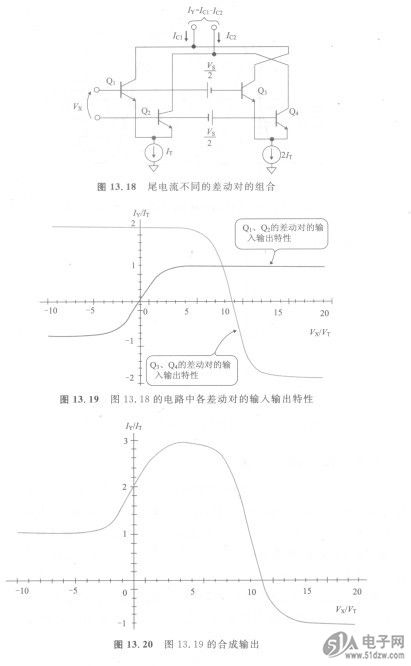

现在来考虑图13.18示出的，把尾电流不同的差G6E-134PL-US-48V动对组合起来的电路。在尾电流不同的情况下，波形在纵向以尾电流增加的比例拉伸，而在横向上没有变宽。图13.19示出的是图13. 18中的Qi、Q2和Q3、Q4的输入输出特性。把这两个波形加起来，作为合成波形，就得到图13. 20的弯弯曲曲的波形。一段段地能看懂这个波形吧。
就像前面看到的那样，使差动对电压移动，或者把输出相加，或者相减，调整尾电流的大小，就能够得到来源于差动对的tanh特性的弯弯曲曲变化的波形。
现在来考虑图13.18示出的，把尾电流不同的差G6E-134PL-US-48V动对组合起来的电路。在尾电流不同的情况下，波形在纵向以尾电流增加的比例拉伸，而在横向上没有变宽。图13.19示出的是图13. 18中的Qi、Q2和Q3、Q4的输入输出特性。把这两个波形加起来，作为合成波形，就得到图13. 20的弯弯曲曲的波形。一段段地能看懂这个波形吧。
就像前面看到的那样，使差动对电压移动，或者把输出相加，或者相减，调整尾电流的大小，就能够得到来源于差动对的tanh特性的弯弯曲曲变化的波形。
