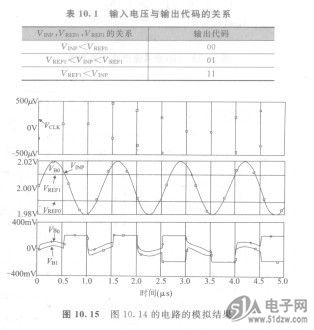

设计的高速型A-D转换器的模G6B-2214P-FD-US-P6B-24V(0988C)拟结果示于图10. 15。上面的波形是时钟V CI.K，中间是参考电压VREFO、VREF1以及输入电压VIN，下面是两个电压比较器的输幽电压V BO和VB1。
    由于经过0. 5tls后的输入电压比参考电压VREF，大，所以所期待的输出代码是“11”。观察电压比较器COMPi和COMPz的输出电压V瑚和V，在保持模式，两方面都输出“H”。这就是说，由于输出代码是“11”，所以可以确认是正确地工作着。除此之外的变换定时中，输出代码如表10.1那样变化。作为A-D转换器，如所期待的那样进行着工作。
    表10.1  输入电压与输出代码的关系
    图10.15  图10. 14的电路的模拟结果


    像A-D转换器那样的大规模的电路，也可以由计时电压比较器这种简单的电路堆积起来的方式构筑。计时电压比较器的电路结构，与用途完全不同的吉伯乘法器很相似。这说明在电流路径上把差动放大电路组合起来，构成进行信号处理那样的电路，在双极晶体管的应用中，是特别基本的电路。
