那么输出阻抗是多大呢？像以前G5RL-1A-5V那样，求出I-V特性的斜率就可以知道了。对于这次的输出阻抗那样有小的变化进行解析时，实际上正好有很好的模型，这就是AC解析（小信号解析）模型。
    使用这个模型进行模拟时，从PSpice的文件菜单中选择“PSpice/Edit Sim-ulation Profile“，引出“Simulation Setting”对话，像图3.7所示那样，设定为进行AC解析，再把电压源VCE设为AC=1V。
    模拟处理后得到图3.8的结果。这是以VCE =10V为中心，使VCE变化1V(AC=1V)的模拟结果。但是，在AC解析中，是在电路线性化之后进行计算的，所以对于AC=1000V的结果也只是按比例变化的。
    看模拟的结果，输出电流的变化部分是oA，这就是说，输出阻抗r。为得到了这么简单的理想的电流源。太好了！……好像有点奇怪。

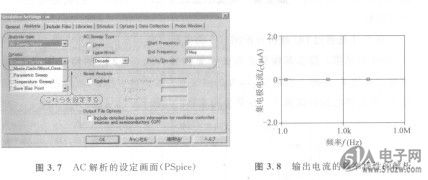

    图3.7  AC解析的设定画面(PSpice)    图3.8输出电流的频率特性的解析
    晶体管的模拟模型的分析
    这次模拟使用的晶体管的模型是TORAGI. LIB的QNDEF。看看文件的内容，发现QNDEF的定义为使用所有的规定值。实际上，决定晶体管的IC-V CE特性的斜率的参数，是图3.9集电极一发射极间电压VCE(V)所示的初始电压VA，但是它好像没有设
定为现实的值。如果TOBAGL. I.IB像文献[1]中所写的那样进行设置，那么full pass就是C:＼Program  Files＼orc-dLite\ Capture\ Library\ Pspice＼T()RA-GI. LIB．
    所谓初始效应(Early effect)，就是由V CE引起Ic变化的效应。如图3.9所示，如果廷伸IC-V CE特性的斜率，大致相交于一点。因此，利用这个性质，使用工。=0时VCE的绝对值，表示初始效应的影响。把这个IVl称为初始电压，在PSpice的电路模拟中，用标记为VA的参数描述。
