当某个电器的额定电压小于A24W-OH-K电源电压时，为了使其正常工作，可以用一个阻值适当的电阻器与其串联，再接入电路。这样，可将电器两端的实际电压降低为其要求的额定电压，保证此电器能正常工作。那么，这个阻值适当的电阻器即为降压电阻器。

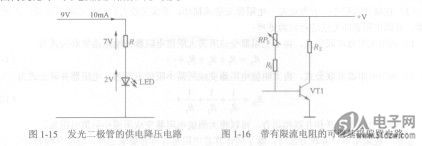

    在电路中，最常见的降压电路是发光二极管供电电路。由于发光二极管的工作电压通常为1.8～3V，工作电流通常为lOmA左右，为了使其他电路正常工作，通常电源供电电压都高于3V，因此在发光二极管工作电路中，必须使用降压电阻器将供电电压降低到发光二极管的正常范围内。发光二极管的供电降压电路如图1-15所示。


    在图1-15所示电路中，供电电压为9V，设发光二极管的工作电压为2V（普通发光二极管的工作屯压），工作电流为lOmA（此时亮度可以满足一般要求，正常工作电流在3～20mA之间；电流越大，则其发光强度越高），则降压电阻器上的压降就需要7V。根据欧姆定律R-U/I可以计算出R=7/0.01=700Q。由于发光二极管的供电电压要求不高，因此选用误差为5%的电阻器即可满足上述要求。
    限流电路。
    为了保证通过电路的电流不超过其额定值，保护电路不致因通过的电流过大而损坏，在有些电路中需要设置一个电阻器来限制电路中通过的最大电流，这个电阻器就被称为限流电阻器。带有限流电阻的可调基极偏置电路如图1-16所示。
    电路中的VT1是用于放大的三极管，三极管有一个特性，当其静态电流（基极电流）在一些放大器中为了调节三极管基极静态电流，将基极偏置电阻设置成可变电阻器，即电路中的RP1。如果电路中没有电阻蜀，当RP1的阻值不小心被调到很小甚至是0时，直流工作电压+V就直接加到了三极管VT1的基极，会有很大的电流流过VT1的基极而烧坏三极管VT1。电路中的电阻R，就是为了防止可变电阻器RP1的阻值调到最小时，出现三极管VT1基极电压等于+V的情况，因为如果这样的话VT1的基极电流就会过大而损坏三极管VT1。电路中加入Ri后，当RP1调到最小时，还有电阻Ri串联在直流工作电压+V与VT1基极之间，Ri限制了三极管VT1的基极电流，起到保护作用。
