采样信号保持电路
发布时间:2013/6/2 13:59:29 访问次数:783

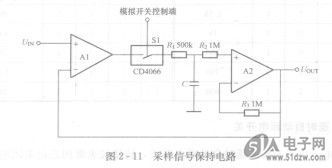

采样信号保持电路WM8750BLGEFL如图2 - 11所示。模拟信号UIN从运算放大器Al的同相输入端输入。当模拟开关Sl的控制端为高电平时，模拟开关Sl导通，电容C被充电到UIN，这个过程叫做输入信号的采样。当采样结束时，使模拟开关Sl的控制端为低电平，模拟开关Sl将被断开。由于模拟开关断开阻抗高达l08Q以上，且运算放大器A2的输入阻抗也极高，故电容C可在一段时间内保持采样信号的状态。
采样信号保持电路WM8750BLGEFL如图2 - 11所示。模拟信号UIN从运算放大器Al的同相输入端输入。当模拟开关Sl的控制端为高电平时，模拟开关Sl导通，电容C被充电到UIN，这个过程叫做输入信号的采样。当采样结束时，使模拟开关Sl的控制端为低电平，模拟开关Sl将被断开。由于模拟开关断开阻抗高达l08Q以上，且运算放大器A2的输入阻抗也极高，故电容C可在一段时间内保持采样信号的状态。
