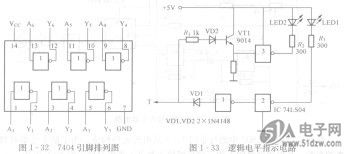

逻辑电平指示AT40K40-2BQI电路如图1- 33所示。它通过两只发光二极管的点亮状态，来判断高低逻辑电平及数据流信号。本电路可供逻辑电路的调试及维修使用。

    当探头T测得的是低电平信号时，经VD1传至非门1厦相后，由非门2输出低电平，I)EDl发光；当探头T测得的是高电平信号时，VT1导通，其射极输出高电平，经非门3反相后为低电平，LED2被点亮；当信号为连续的数字流信号时LED1和LED2交替发光，当信号频率较高时，LED1和LED2呈全亮状态。

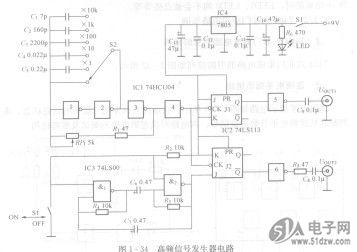

    高频信号发生器电路。高频信号发生器电路如图1- 34所示。六非门74HCU04中的非门1、2、3组成环形振荡器，C．～C。决定振荡频率的分段，电位器RP，用来实现频率的连续调节。由于74CU04为高速数字集成电路它的工作频率可60MHz以上，因而高频振荡的最高频率可达23MHz，振荡频率的下限为270Hz。非门4为高频振荡器的缓冲级，它输出的高频信号分为两路，一路经JK触发器1分频后获得占空比为1：1的方波，经非门5输出未经调制的高频信号；另一路作为时钟脉冲控制JK触发器2，利用输入到J端的低频信号去调制时钟脉冲，在非门6的输出端可得到被调制的高频信号。
