1．测量管脚间电阻法
    与检测78××稳压器相似，用万用表测出79××稳压器各管FP0R-14RS脚间的电阻值并与正常值相比较，便可判断稳压器正常与否。表10-7图10-22只用正极性输出集成稳压器实现双组对称输出是用万用表实测的7905、7912、7924型稳压器各管脚间的正常电阻值，供参考。

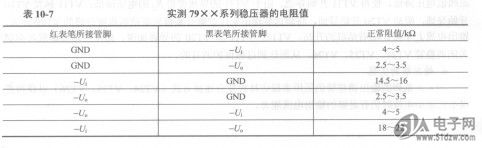

    表10-7    实测79X×系列稳压器的电阻值


    2．加电测试法
    加电测试法的测试电路如图10-23所示。在79××稳压器的1和2脚间加上直流电压，1脚接正极，2脚接负极。将万用表置于直流电压挡的
适当量程上，将黑表笔接3脚（一砜），红表笔接1脚( GND)。此时所测得的电压值即为稳压器输出的负压值，此值应与稳压器的标称稳压值相吻合。


    3．判断稳压器的输出电压
    对于有些型号字迹不清的79××稳压器，可将上述两种检测方法综合运用，以判断出稳压器的实际稳压值。第一步，先利用测量管脚间电阻法，测量各管脚间电阻值应在正常范围内；第二步，利用加电测试法，-U取-35V，万用表置于直流50V挡，所测输出端的电压值即为稳压器的实际稳压值。
