由于IGBT构成的逆变EC2-4.5ND（6D0256）器可以在几十kHz的频段运行，所以可用它替代原来的电子管高频电源。如图9-24所示即为并联谐振感应加热电源的主电路。其中的直流侧串有大电感而近似为电流源，逆变器的输出电流为方波，输出电压近似为正弦波。

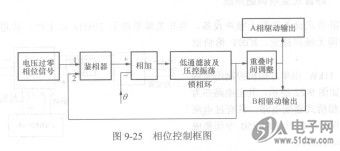

    电路中采用三相桥式不控整流加上由IGBT( VT1～VT4)及VTO组成的斩波器构成直流电流源，具有保护动作速度快以及由于高频斩波而使滤波器尺寸小等优点。控制电路保持桥式逆变器工作于零相位谐振状态。该电路采用了准谐振的工作状态，即当负载电压过零时刻，臂内电流才开始换相，不同于通常的失谐工作方式，由于不可缺少的上、下臂的重叠导通时间以及开关时间的存在，所以又不同于理恕谐振方式。其输出电压、电流的基波相位差为零，故称之为零相位并联谐振。使之维持零相位谐振工作状态的相位控制框图如图9-25所示，其中角伊用来补偿控制电路的时延。
