三相桥式全控整流电路与三相半波电路相比，输出整流电压提高一倍，输出电压的脉动较小，变压器利用率高且无直流磁化问题。由于在整流装置中，三相桥电路晶闸管的最大失控时间只为三相半波电路的一半，故控制快速性较好，因而在大容量负载供电、电力拖动控制系统等方面获得了广泛应用。
    三相桥式全控整流电路如图6-43所示。根据三E2E-X2ME2-Z相半波可控整流电路原理可知，共阴极电路工作时，变压器每相绕组中流过正向电流，共阳极电路工作时，每相绕组流过反向电流。为了提高变压器利用率，将共阴极电路和共阳极电路的输出端串联，并接到变压器二次侧绕组上，见图6-43(a)。如果两组电路负载对称，控制角相同，则它们的输出电流平均僮厶-与/d2大小相等，方向相反，零线中流过的电流为零。若去掉零线，不影响电路工作并使之成为三相桥式全控整流电路，见图6-43 (b)。在三相桥式电路中的变压器绕组中，一个周期里既流过正向电流，又流过反向电流，提高了变压器的利用率，且直流磁动势相互抵消，避免了直流磁化。

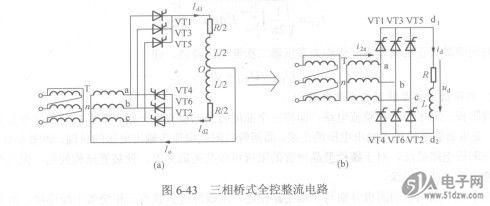

    图6-43  三相桥式全控整流电路
    由于三相桥式整流电路是两组三相半波整流电路的串联，因此输出电压是三相半波的两倍。当输出电流连续时，有
    Ud=2xl.17U2cosa=2.34U2cosa    (6-33)
    由于变压器规格并未改变，整流电压却比三相半波时大一倍，因此，其输出功率也大一倍。变压器利用率提高了，而晶闸管的电流定额不变。在输出整流电压相同的情况下，三相桥式晶闸管的电压定额可比三相半波电路的晶闸管低一半。
