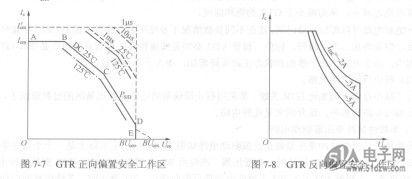

电力晶体管GTR在运行中受到电压、电流、功率损E6C2-AB5B耗以及二次击穿等定额的限制。厂家一般把它们画在双对数坐标上。以安全工作区的综合概念提供给用户。安全工作区简称SOA，是指GTR能够安全运行的范围，又分为正向偏置安全工作区(FBSOA)和反向偏置安全工作区( RBSOA)。GTR正向偏置安全工作区如图7-7所示，是由双对数直角坐标系中ABCDE折线所包围的面积。AB段表示最大集电极电流/cm的限制，BC段表示最大允许功耗Pcr。的限制，CD段表示正向偏置下二玖击穿触发功率Ps，B的限制，DE段则为最大耐压BUCe。的限制。图中标有DC字样的折线是在直流条件下的安全工作区，称为直流安全工作区，它对应于最恶劣的条件，是GTR可以安全运行的最小范围。其余折线图形对应于不同导通宽度的脉冲工作方式，随着导通时间的缩短，二次击穿耐量和允许的最大功耗均随之增大，安全工作区向外扩大。当脉宽小于lr,s时，相应的安全工作区变为由/cm和BUce。所决定的矩形。
    GTR反向偏置安全工作区如图7-8所示，它表示GTR在反向偏置下关断的瞬态过程。基极反向关断电流/BR越大其安全工作区越小。


    图7-7 GTR正向偏置安全工作区    图7-8 GTR反向偏置安全工作区
    安全工作区是在一定的温度条件下得出的，例如环境温度25℃或壳温75℃等，使用时若超过上述指定温度，允许功耗和二次击穿耐量都必须降额。
