在图5-41所示的带有放大环节的串E2A-M30LN30-WP-B1联型直流稳压电路中，比较放大三极管VT2的集电极负载电阻R4直接接在直流稳压电源不稳定的输入电压U上，这样的接法会使输入直流电压的变化直接反映到VT1的基极上，干扰三极管VT2对它的控制，降低了电路输出直流电压的稳定度。为了克服输入直流电压变化直接影响输出电源电压稳定度的缺点，可以采用图5-44所示具有辅助电源的直流稳压电源电路。辅助电源的输入直流电压Uaux通常由电源变压器的另一个独立绕组经整流滤波后获得。该稳压电路中三极管VT2的集电极负载电阻R4不是接在直流电压不稳的电源输入端，而是接在直流电压相对稳定的辅助电源输出端，使调整管的基极电压不再受输入直流电压波动的影响。
    采用辅助电源虽然使电路相对复杂一些，但输出直流电压的稳定度明显提高，所以得到了广泛应用。辅助电源除了由电源变压器的另一个绕组提供外，还可以由电源变压器的主绕组经倍压整流得到，这样可以省掉一个绕组。


    采用有源负载的串联稳压电源电路
    由前述可知，直流稳压电源电路中的比较放大器的放大信数越高，稳压电路输出直流电压的稳定度就越高。要提高比较放大器的放大倍数大致有两种方法：①增加比较放大器的级数；②增大比较放大器集电极的负载电阻。采用增加比较放大器级数的方法，显然可以提高总的放大倍数，但级数太多，会带来电路设计困难、热稳定性差、成本高、可靠性降低等问题。采用增大比较放大器集电极负载电阻的方法也能提高放大倍数，但集电极电阻又不能取得太大，否则比较放大管容易进入饱和状态，失去放大作用。为了解决这个矛盾，可以采用有源负载电路，也就是用三极管恒流源作为比较放大器的集电极负载。
    采用有源负载的串联稳压电源电路如图5-45所示。图中三极管VT3，电阻尺。、Rs和稳压二极管V22构成了三极管恒流源，取代了原来的比较放大器三极管的集电极电阻。如果稳压二极管V22的稳定电压UV22比三极管VT3发射结的正向压降Ube3大得多，就可以近似地认为三极管VT3的发射极电流。三极管VT3的发射极电流恒定，相应的集电极电流也就恒定。由于恒流源的载电流几乎不随其两端的电压发生变化，所以具有极大的等效交流电阻。用它代替比较放大管VT2的集电极负载电阻，可使比较放大器的放大倍数得到大幅度提高，同时，恒流源能够提供稳定的工作电流给比较放大管，作为集电极工作电流，，不容易使比较放大三极管VT2进入饱和状态，从而解决了单纯增大集电极电阻带来的负面效应。另外，由于三极管VT3的集电极电流基本恒定，因此可不采用辅助电源，输入电压的变化也不会通过VT3反映到调整管VT1的基极上。

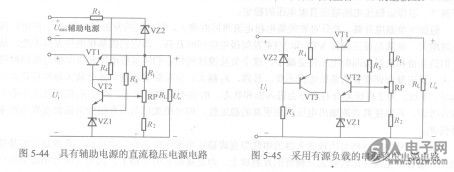

    图5-44具有辅助电源的直流稳压电源电路    图5-45采用有源负载的串联稳压电源电路
    采用了恒流源负载的串联型直流稳压电路，其电路结构并不复杂，但稳压性能比最原始的串联型直流稳压电路高得多，因而广泛应用在精密直流稳压电源电路中。
