变压器的输出电压均为空载电压（定制的除外），使用时B3GA4.5Z-B10要注意电压调整率。普通的变压器允许超载6%使用。例如，220V/5W的变压器允许在220V/5.3W的情况下使用，如电网电压波动较大(如经常超过240V)，选择变压器的功率时要比实际使用功率大些，变压器的输出电压要高于输出电压3V左右，如设计输出电压为SV/8W的直流稳压电源时，要选7～9V/10W的变压器(长期满载工作的选择高于8V)。变压嚣主要应用在电压变换、电压控制、阻抗匹配、隔离等电路中，下面具体介绍其工作原理。
    (1)降压电路。
    由于电网电压是220V交流电压，而一些用电设备通常不能工作在这么高的电压下，因此需将电压降低后才能为其供电。变压器降压电路的典型应用电路如图3-23所示。
    在如图3-23 (a)所示的电路中，变压器T的一次绕组与220V交流电连接在一起，接通电源后，二次绕组就会输出9V的交流电压（可以根据电路实际需要选择不同输出电压的变压器），二次侧输出的9V交流电压经过二极管VD整流后变成直流电，为用电设备（负载）凰提供电源。
    在如图3-23 (a)所示的变压器中，只有一个二次绕组，因此只能输出一个电压，而在有些电路中，需要正、负两组电源才能工作。若将变压器的二次绕组线圈匝数增加一倍，并加上中心抽头，就能感应出两个相等的电压，然后再经过二极管整流后就可以为用电设备提供正、负两组电源，见图3-23 (b)。


    在有些电路中，可能需要多种电压才能工作，此时只需要在变压器的二次侧增加不同的绕组就可以输出不同的电压了，而不需要通过多个变压器来供电，见图3-23 (c)。

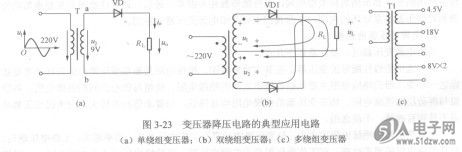

    图3-23变压器降压电路的典型应用电路
    (a)单绕组变压器；(b)双绕组变压器；(c)多绕组变压器
    (2)升压电路。
    变压器除了可将电压降低供用电设备使用外，也可将电压升高满足不同电路需求。图3-24所示电路是变压器应用在升压电路中的电路图。在如图3-24所示电路中，由集成电路ICl(CD4069)构成方波信号发生器。电路中，风是补偿电阻，用于改善由于电源电压的变化而引起的振荡频率不稳，电路的振荡频率，=1／2.2RC。
    方波信号发生器输出的振荡信号电压最大振幅为0—5V，VT1、VT2用来将振荡信号电压放大至0～12V以充分驱动电源开关电路。
    VT1、VT2集电极输出的方波信号驱动VT3～VT6轮流导通，将低电压、大电流、频率为50Hz的交变信号通过变压器低压绕组后，在变压器高压绕组感应出高压交流电压，完成直流到交流的转换。变压器T采用二次侧输出电压为12V、输出电流为10A、一次侧电压为220V的普通电源变压器即可。
