多路防盗报警电路

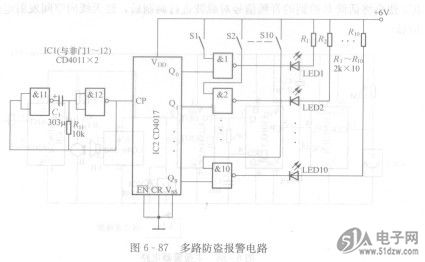

    多路防盗报警电路如图6-87所示。与非门1～10的一个输入端分别RT1N237M用细导线接到电源的正极，形成10个盗情探测点，将细导线Sl～Sl0分别安装在需要防盗的位置，便可对10个监测点进行巡回监测，一旦发生盗情，设在僮班室的监测台便能立即作出反应。


    与非门11、12组成发生器，产生的时钟脉冲送至IC2的CP端进行计数，随着时钟脉冲的不断输入，IC2的Qo～Q9输出端依次出现高电平。平时无盗情时，与非门1～10的输出端会随着Qo～Q9端高电平的依次轮流出现，分别输出低电平，将所对应的LED发光管点亮。例如：当Qo输出高电平时，Sl连接电源正极使与非门1的两输入端同为高电平，与非门1输出低电平，I．ED1发光，表示1号监测点无盗情。如果1号监测点有盗贼入侵，碰断Sl细导线，则当IC2QO端输出高电平时，I。ED1不会发光，1号监测点进入报警状态。
