按键式多路防盗报警器
发布时间:2013/5/9 20:57:48 访问次数:698
按键式多路防盗报警RT1N144M器电路如图6 - 86所示。IC1为十进制计数/分配器CD4017,在它的Qi~Q9输出端上接有S1~S9按键开关,这些开关作为防盗监测传感器安放在盗贼容易出没的地方。电路在接通电源的瞬间,经R,、C1微分电路形成的尖脉冲送往IC1的CR端,使IC1复位清零,IC1的Qo端输出高电平,而Qi~Q9端均输出低电平,电路处于等待状态,此时VT1因S1~S9没有闭合而截止,音响报警电路因光触发信号也不工作,无报警声发出。

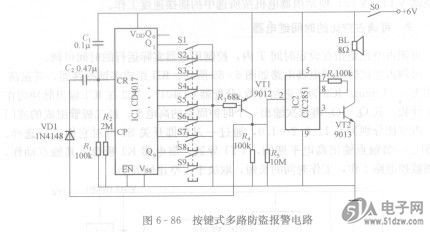

图6 - 86按键式多路防盗报警电路
当盗贼进入防范区导致S1~S9任一个开关闭合时,icioi~Q端的相应低电平便会加到VT1的基极使VT1导通,IC2音响集成电路②脚受触发,IC2工作,其输出的报警信号经VT2放大后推动扬声器BL发出报警声响。与此同时,VT1集电极形成的高电平经VD1、C2反馈至IC1的CR多位端,将其清零,为下一次报警作好准备。
按键式多路防盗报警RT1N144M器电路如图6 - 86所示。IC1为十进制计数/分配器CD4017,在它的Qi~Q9输出端上接有S1~S9按键开关,这些开关作为防盗监测传感器安放在盗贼容易出没的地方。电路在接通电源的瞬间,经R,、C1微分电路形成的尖脉冲送往IC1的CR端,使IC1复位清零,IC1的Qo端输出高电平,而Qi~Q9端均输出低电平,电路处于等待状态,此时VT1因S1~S9没有闭合而截止,音响报警电路因光触发信号也不工作,无报警声发出。
图6 - 86按键式多路防盗报警电路
当盗贼进入防范区导致S1~S9任一个开关闭合时,icioi~Q端的相应低电平便会加到VT1的基极使VT1导通,IC2音响集成电路②脚受触发,IC2工作,其输出的报警信号经VT2放大后推动扬声器BL发出报警声响。与此同时,VT1集电极形成的高电平经VD1、C2反馈至IC1的CR多位端,将其清零,为下一次报警作好准备。
