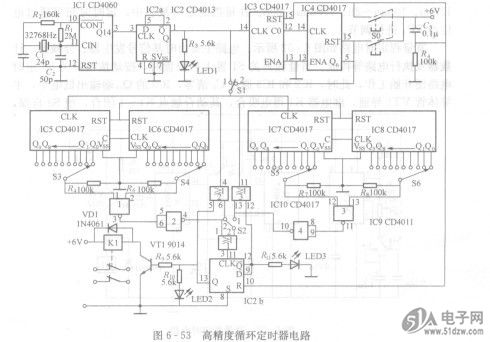

高精度循环定时器电路如图6-53所示。由路由秒、分钟NCP18WM474J03RB发生器及定时驱动电路等组成。
     秒、分钟发生器由石英晶振、14级二进制串行计数器CD4060 (ICl)D触发器CD4013 (IC2a)、十进制计数器CD4017 (IC3)等组成。石英晶体选用振荡频率为32768Hz的手表晶振，经IC1内部14级分频，从IC1③脚输出频率为2Hz的脉冲，该脉冲经IC2a二分频后，从Q端输出标准的秒脉冲。该秒脉冲经IC3十分频，再经IC4构成的6进制计数器六分频后，从IC4⑤脚输出标准的分脉冲。


    定时控制驱动电路由十进制计数器IC5、IC6、IC7、IC8，二输入四与非门IC9，二输入四或门IC10及D触发器IC2b等组成。当转换开关Sl、S2均接在“1”端时，秒脉冲分别接在IC5和IC7的时钟输入端⑩脚，如果这时D触发器IC2b处于“O”态，即Q=O、o=i时，从Q端⑥脚输出的高电平经或门3使IC7、IC8的复位端⑥脚得到高电平而复位，且停止计数；IC2bQ端输出的低电平使VT1截止，继电器Kl不工作处于低电平，于是IC5、IC6开始计数。假设此时S3接在IC5的Qs输出端，而S4接在IC6的Q2输出端，当IC5接收25个时钟脉冲后，IC5的Qs端和IC6的Q2湍同时出现高电平，与非门1输出低电平，经与非门2反相后输出高电平，经或门2、使IC5、IC6的复位端得到高电平，使其停止计数；同时，高电平的上升沿经或门1使D触发器IC2b翻转，其输出端Q=l，Q=o，Q端输出的高电平经或门2使IC5、IC6的复位端保持高电平，使其停止计数；同时，VT1导通，Kl得电工作。这时Q端出的低电平经或非3使IC7、IC8复位端得到低电平开始计数。假设S5接IC7的Qo端，S6接IC8的Q3端，当IC7输入30个脉冲时，与非门3的两个输入端均为高电平，其输出低电平，再经与非门4反相成为高电平，该高电平使或门3输出高电平，将IC7、IC8复位，停止计数；同时经或门1使D触发器IC2b翻转，其输出端Q=O，Q=l，Q端输出的高电平经或门3使IC7、IC8复位端保持高电平，使其停止计数，Q端输出的低电平VT1截止，继电器Kl释放，恢复到常态。同时IC5、IC6的复位端又得到低电平，开始计数，进入第二个循环。
