宽量程定时电路的定时NCP18WM474E03RB范围为Imin～20h，定时量程分为三挡，分别为1～12min、lOmin～2h、lOOmin～20h。在每挡的定时量程中，定时时间可通过电位器RP．进行调节。

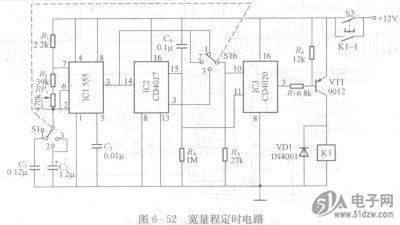

    宽量程定时电路如图6 - 52所示。电路主要由时基信号发生器、分频器、计数器及执行电路等构成。当量程开关Sl置1挡位置时，按动按钮开关S2定时电路便开始工作，此时，IC2和IC3通过C4清零，IC3的Q14端输出低电平，半导体管VT1导通，继电器Kl得电吸合，其动合触点Kl-l闭合，使S2自保，继电器Ki的其他触点可对负载电器进行控制，定时开始。由555时基电路IC1组成的多谐振荡器开始起振，在IC1③脚可获得振荡周期为r的脉冲1.47(R1 +R2 +RPl)。该脉冲经量程开关Sl直接输给IC3的输入端⑩脚，并开始由IC3计数，当IC3对8912个脉冲计数后，在Ql4输出端③脚获得高电平，也就是说，定时时间T一8912r。在此高电平的作用下，VT1截止，Kl停止工作，触点Kl-l及控制用的触点，返回原始状态，定时工作结束，若要再次定时工作，只有再度按动S2才可实现。


    当定时量程开关Sl置于2挡位置时，振荡电容Cl变为C2，其容量增大10倍，定时时间也比1挡扩大10倍。
    当定时量程开关Sl置于3挡位置时，定时电路在时基电路IC1和计数器IC3之间加入了一个分频电路IC2，使定时时间比第二挡又扩大了10倍。
