单踪示波器附加多踪输入开关
发布时间:2013/5/7 19:57:31 访问次数:754

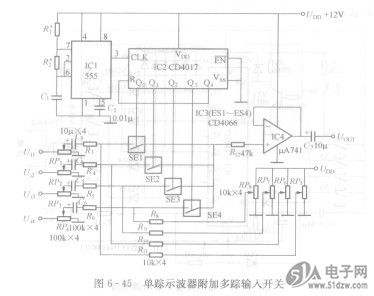

单踪示波器附加多踪输入NCP18WF104E03RB开关电路如图6-45所示。它可以使单踪示波器同时可观察四个信号的波形。IC1组成多谐振荡器，其振荡频率约lOOkHz。IC2为十进制计数／分配器CD4017，它被接成4分频形式的脉冲分配器。在时钟信号的作用下，IC2开始计数，其输出端Q0～Q4依次输出高电平，其中Qo～Q3输出的高电平轮流选通模拟开关SE1～SE4，以分别输入四个待观测信号V1～V2。输入后的待测信号再经IC4跟踪隔离后，输出至示波器的Y输入端。
RP1～RP4用于调节信号的幅值，而RP。～RP8则用来调节四个信号在示波器上的垂直位置。
单踪示波器附加多踪输入NCP18WF104E03RB开关电路如图6-45所示。它可以使单踪示波器同时可观察四个信号的波形。IC1组成多谐振荡器，其振荡频率约lOOkHz。IC2为十进制计数／分配器CD4017，它被接成4分频形式的脉冲分配器。在时钟信号的作用下，IC2开始计数，其输出端Q0～Q4依次输出高电平，其中Qo～Q3输出的高电平轮流选通模拟开关SE1～SE4，以分别输入四个待观测信号V1～V2。输入后的待测信号再经IC4跟踪隔离后，输出至示波器的Y输入端。
RP1～RP4用于调节信号的幅值，而RP。～RP8则用来调节四个信号在示波器上的垂直位置。
