多路触摸式电子开关
    多路触摸式电子开关电路如图6 - 44所示，该电路是一个NCP18WD683J03RB触控式电子开关电路，具有结构简单，工作可靠的特点，可对20个通道进行控制，可用于各种电器的转换控制。
    平时VT1处于截止状态，其集电极输出的高电平加于IC1的②脚，IC1③脚输出低电平，电路处于等待状态；当用手触摸金属板M时，VT1导通，IC1②脚为低电平，其③脚输出一个宽约200ms的正脉冲，该脉冲送人IC2的CP端进行计数。每用手触摸一次金属板M，IC1③脚就会输出一个正脉冲。若手触摸金属板M不动，则IC1③脚就会输出连续正脉冲。
    IC2、IC3使用十进制计数／分配器CD4017。CP是脉冲上升沿触发端，当输入O～9个脉冲时，输出端Qo～Q。便会依次变为高电平。oc是进位输出端，每输入10个(0～9)脉冲，oC端便会输出一个进位脉冲，送至IC3计数，以实现级联输出，可对20个通道的负载进行控制。

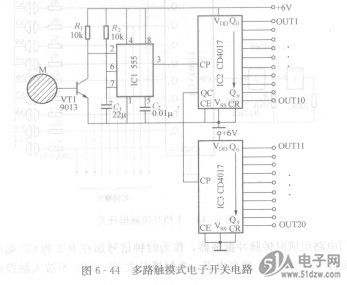

     图6 - 44多路触摸式电子开关电路
