设定安全间距
发布时间:2013/4/30 14:44:55 访问次数:471
首先设定铺铜的安S-80828CNMC-B8NT2G全间距,请按下列步骤操作。

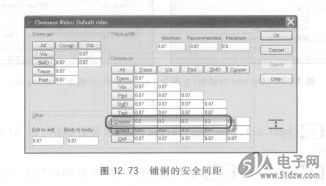

①启动Setup/Design Rules - -命令,在随即出现的对话框里按 钮,打开Default Rules对话框;再按钮即可打开Clearance Rule对话框,如图12.73所示。
②将其中的Copper与Trace交叉格位、Copper与Via交叉格位、Copper与Pad交叉格位、Copper与SMD交叉格位设定为0.2。
③按钮进人选择状态,再按[甄遁习钮两次,关闭两个对话框即可。
铺铜形式
若要设定铺铜形式,可按下列步骤操作。
①启动Tools/Options--命令,在随即出现的选项对话框里,切换到Thermals页,然后在Non-drilled thermals区域里,选择Flood Over选项,以覆盖同网络的焊点,如图12.74的左图所示。
②再切换到Drafting页,然后在Flood区域里,将Min. hatch area字段设定为0.6,如此将可删除小于0.6 nm2的死锏(独立铺铜),如图12.74的右图所示。
③按钮关闭对话框即可。
