本按钮的功能是设定输出NC钻孔文件，而24LC08B-I/SN本按钮必须在Document Type字段里选择NC Drill选项时才有作用。按下本按钮后，可按下面的钮，进一步设定，屏幕出现图11.27所示的对话框。

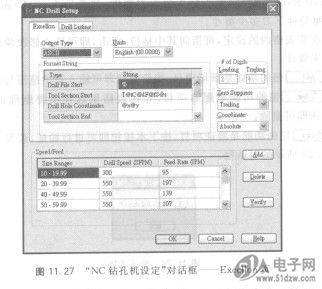

    图11. 27  “NC钻孔机设定”对话框- Excellon页
    其中包括两页，在Excllon页里的各项目说明如下。
    ①Output Type字段的功能是设定输出NC钻孑L文件的格式，若选择ASCII选项可设定输出ASCII格式的NC钻孔文件；选挥EIA-244选项可设定输出符合EIA-244标准格式的NC钻孔文件。
    ②Unit。字段的功能是设定输出的单位，若选择English选项设定输出采用英制；选择Metric选项设定输出采用公制。
    ③Format String区域里为一个定义NC钻孔文件格式的表格，其中，Type字段为NC钻孔文件的项目；String字段为定义该项目的字符串。若要自行定义或改变NC钻孔文件的格式，可指向String字段，双击，即可进入编辑状态。
    ④# of Digits区域的功能是设定输出NC钻孔文件的数字格式，其中，Lead-ing字段里指定整数的位数；Trailing字段里指定小数的位数。


    ⑤Zero Suppress字段的功能是设定输出NC钻孑L文件数字的补0方式，若选择Leading选项设定整数左边不补O，小数右边要补O；若选择Trailing选项设定整数左边要补O；小数右边不补O；若选择None选项设定整数左边与小数右边都不补O。
    ⑥Coordinate字段的功能是设定坐标形式，若选择Absolute选项则采用绝对坐标；若选择Incremental选项则采用相对坐标。
    ⑦Speed/Feed区域的功能是设定移动与下刀速度，区域里有一个表格。
    ·Size Ranges字段为钻孔尺寸范围。
    ·Drill Speed( SFPM)字段为钻头平面位移速度，其单位为SFPM (surfacefeet per minute)，即每分钟平面位移多少英尺。
    ·Feed Rate(IPM)字段为钻头的下刀速度，其单位为IPM (inches per mi-nute)．即每分钟下刀多少英寸。
    若要改变表格内的设定，可指向其中格位，双击，即可进入修改模式，也可应用右边按钮来管理。
    ·钮的功能是新增项目，按此按钮即可输入新的范围与速度。
    ·钮的功能是删除项目，先在表格里选择所要删除的项目，再按钮即可删除。
    ·钮的功能是验证项目，按下本按钮即可进行验证，若没有问题，屏幕出现图11. 28所示的对话框。
