钮的功能是光学式绘图机24LC08B-I/P的进阶设定。按下本按钮后，屏幕出现图11.26所示的对话框。

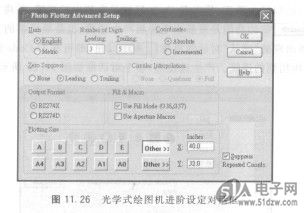

    图11.26光学式绘图机进阶设定对话框
    ·Units区域的功能是设定所要采用的单位，其中，English选项设定采用英制；Metric选项设定采用公制。
    ·Number of Digits区域的功能是设定数字格式，我们可以在Leading字段里设定整数字数；在Trailing字段里设定小数字数。


    ·Coordinates区域的功能是设定坐标形式，若选择Absolute选项则采用绝对坐标；若选择Incremental选项则采用相对坐标。
    ·Zero Suppress区域的功能是设定数字的补0方式，若选择None选项则设定整数左边与小数右边都不补0；Leading选项设定整数左边不补O，小数右边要补O；Trailing选项设定整数左边要补0，小数右边不补O。
    ·Circular Interpolation区域设定画弧线或圆的功能，若选择None选项，则以细小的直绒构成弧线或圆；若选择Quadrant选项，则把圆分成4部分绘制；若选择Full选项，则以360。绘制全圆。
    ·Output Format区域设定底片文件的标准，若选择RS274X选项，则采用RS274X标准，最明显的是在底片文件中内嵌透镜；若选择RS274D选项，则采用RS274D标准，其所产生的底片文件中不含透镜，属于比较早期的格式。
    ·Fill&Macro区域设定填满与宏相关的选项，其中包括下列选项。
    Use Fill Mode(G36，G37)选项设定使用G36与G37指令对来执行区域填满的动作。若不选择本选项，则将以线条描边方式填满区域，效率较差。PowerPCB1.6版或更早的版本才会采用线条描边方式填满。
    Use Aperture Macros选项设定在RS274X底片文件里，定义透镜宏以铺设铜膜。若不选择本选项，则以线化铺铜，就像是在RS274D底片文件里的处理方法。
    Plotting Size区域的功能是设定底片的尺寸，我们可直接按其中的A～E，AO～A4按钮，来设定制式底片，其中，A～E为英制底片；AO～A4为公制底片。若要自定义底片尺寸，可按钮，而在这里提供两个钮。若要定义英制尺寸的底片，则按上面的钮，然后在右边的X字段及Y字段中，以in为单位指定底片的宽与高；若要定义公制尺寸的底片，则按下面的睡蠢强钮，然后在右边的X字段及Y字段中，以mm为单位指定底片的宽与高。
    Suppress Repeated Coords选项设定在所产生的底片文件里，将重复的坐标移除。
