当我们要编辑DB2J314差动式线对( differential  pairs)设计规则时，可在设计规则对话框里（图4. 21）按；剖钮，屏幕出现图4. 36所示的对话框，其中包括Nets与Pinpai，。两页。这两页的操作对象不同，Nets页是以指定网络的方式定义差动式线
对；Pin pairs页里则是以指定引脚对的方式定义差动式线对，定义差动式线对的方法一样。以Nets页的操作为例，说明如下。

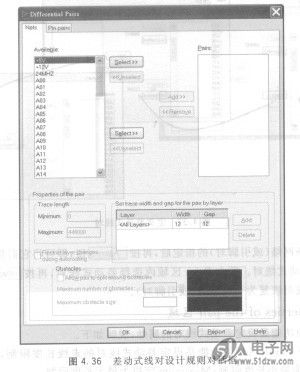

    图4 36差动式线对设计规则对话框
     定义差动式线对
    “差动式线对”是由两条网络（或引脚对）所组成的高速走线。因此，定义差动式线对时，必须指定两个网络（或引脚对）。当我们要定义第一条网络（或引脚对）时，则在右上角的Available字段里，选择第一条网络（或引脚对），再按上面臣西歪]钮，即可将该网络（或引脚对）移至[ SgjeCit.0钮旁边；而按匮匹运习钮可将它移回Available字段。

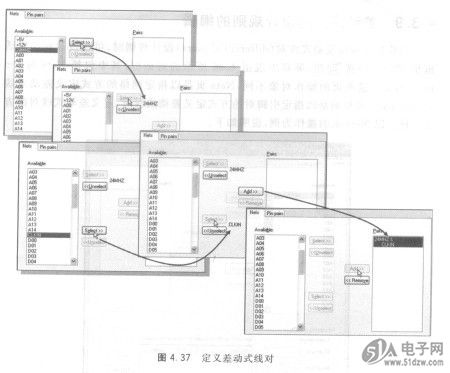

    接下来定义第二条网络（或引脚对），同样是在Available字段里，选择差动式线对的第二条网络（或引脚对），再按下压钮，即可将该网络（或引脚对）移至钮旁边．如图4.37所示。同样，按匦匝ect钮即可将它移回Available段。
    完成两条网络（或引脚对）的指定后，再按钮，即可将它们移人Pai区域，而成为差动式线对。若在Pairs区域内选择差动式线对，再按钮，则可将该差动式线对恢复为一般网络（或引脚对）。
