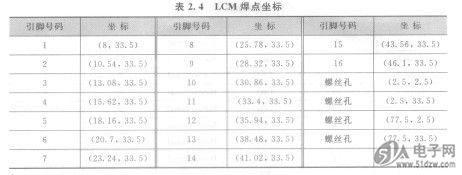

按表2.4的坐标，重FT2232D复步骤⑤的操作，分别贴上3～16号焊点。
    按图钮，进入放置焊点状态，在随即出现的对话框中，按钮关闭。按键移至(2.5，2.5)位置，再按鼠标左键，即可
放置17号焊点。
    类似步骤④的操作，将该17号焊点的三个板层选项的Diameter字段（左下方）设定为“3.5”，将Drill Size字段设定为“3.3”，再按钮完成设定。


    类似步骤⑤～⑥的操作，将17号焊点复制并贴到表2.4所指示的位置，最后完成元件封装的编辑，按[亘]+[卫键存盘，启动“File/Exit Decal Editor”命令，关闭元件封装编辑器，程序出现图2.67所示的对话框。


    图2 67询问对话框
    我们可以继续整合元件(Part Type)，在随即出现的对话框里（General页），在右上方Logic Family区域里的字段中，选择MOS选项。设定为“LCM 14432”。
    切换到Pins页，再按照表2.5进行设定。
