发光二极管VDs等组成指示电路，其作用是指示触SML-521MUWT86MQ发按钮的位置，以便在黑暗中易于找到。照明灯EL未亮时，整流输出的310V脉动直流电压经限流电阻Ri使发光二极管VDs点亮。照明灯EL亮后，整流输出的脉动直流电压大幅度下降为3～4V（VS、VD7、VD8管压降之和），发光二极管VDs熄灭。
    调试与应用
    本电路一般无须调试即可使用。如需改变延时时间，可调节Cl或R4，增大Cl或R4可延长延时时间，减小Cl或R4可缩短延时时间。

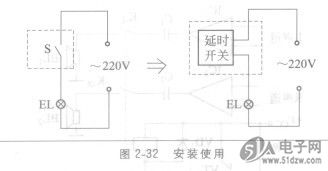

    将本延时开关固定在标准开关板上，即可直接代换照明灯原来的开关。如图2-32所示，拆除楼道灯原来的电源开关．将本延时开关接入原开关位置并固定好即可。如需在多处控制同一盏灯，可将布置在其他地方的多个按钮并联接入X3、X4端子即可。


    夜间上下楼时，按一下发光二极管亮点提示下的按钮，楼道灯即点亮，数分钟后自动关灯。既为您提供了照明，又能最大限度地节约电能。
