晶闸管的特点是脉冲触发LQG15HS8N2J02D导通，一旦导通即使没有触发信号仍然维持导通状态，直至其正向电流小于维持电流时，晶闸管才
    关断。晶闸管触发电路具有多种形式，例如阻容触发电路、双向二极管触发电路、单结晶体管触发电路、晶体管触发电路、集成电路触发电路等。
    电阻触发电路
    电阻触发电路是最简单的晶闸管触发电路，如图1 31所示，触发电压+Ul通过电阻R．、R2分压后，加至晶闸管VS的控制极使其导通。

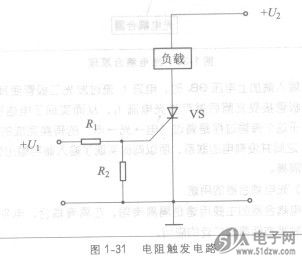

    图1—31  电阻触发电路
    触发电压+Ul是直流电压，也可以是脉冲电压。负载电源电压+U。如果是直流电压，晶闸管VS被触发后将一直维持导通状态，并且不再需要触发电压，直至切断负载电源电压+U2晶闸管VS才截止。
    负载电源电压+U：如果是直流脉动电压（交流电整流后即为直流脉动电压），晶闸管VS在每一个半周内都需要触发，才能维持持续导通状态。失去触发电压+Ul后，晶闸管VS将在交流电过零时截止。
