整流电路通常为桥式整流电路，整流桥堆E-TDA7409DTR是由四只整流硅芯片作桥式连接而成，内部的四个管子一般是挑选配对的，所以其性能较接近。整流桥品种有扁形、圆形、方形、板凳形等，最大整流电流从0.5A到100A，最高反向峰值电压从50V到1600V。
    全桥是由4只整流二极管按桥式全波整流电路的形式连接并封装为一体构成的，正向电流有0. 5A、1A、1.5A、2A、2.SA、3A、5A、10A、20A、35A、50A等，耐压值有25V、50V、100V、200V、300V、400V、500V、600V、800V、IOOOV等。整流桥堆的外形，如图4-4所示。整流桥有两个作用，整流与极性转换。


    大功率方形全桥
    图4-4整流桥堆的外形

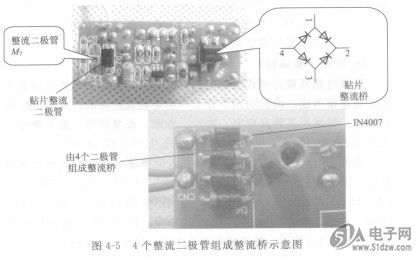

    在通常情况下，用4个整流二极管组成整流桥，其接法，如图4-5所示。单相硅整流桥用来代替四个整流二极管组成的整流桥，广泛应用于小功率电源中整流。  高压硅堆是由多个硅二极管串联后封装的，在电子设备作为高压整流使用。
