当“与非”门的输入端悬空时，相当于输CY7C63803-SXC入高电平，此时其输出端应为低电平，根据这一点可进一步核实它的输出引脚。具体方法是，将万用表置于直流10V挡，测量输出引脚的电压值，此值应低于0.4V，如图3-84所示。

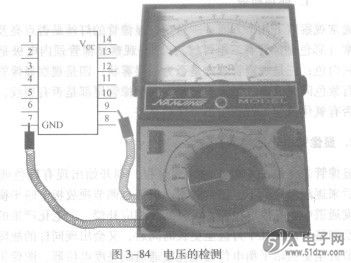

    图3-84电压的检测


    电阻的检测
    将万用表置于R xlk挡，黑表笔接地，红表笔分别接在引脚上，然后依次测量各引脚对地间的电阻值，其中阻值稍大的引脚为与非门的输入端，而阻值稍小的引脚则为其输出端。此方法适用于CMOS与非门电路，同时也适用于或非门、与门、反相器等数字电路。
    同一组“与非”门输入、输出引脚的检测
    将“与非”门的电源引脚接SV电压，然后将万用表置于直流10V挡，黑表笔接地、红表笔接门电路任一个输出引脚。用一根导线，依次将其输入引脚与地短路，并注意观察输出电压的变化。所有能使输出引脚电压由低电平变为高电平的输入引脚，便是同一个“与非”门的输入引脚。然后将红表笔移到另一输出引脚上，重复以上操作，即可找出与该输出端相对应的所有输入引脚，它们便组成了另一个“与非”门。有几个输出引脚，就说明该集成电路由几个“与非”门组成。
