线圈绕组直流电阻检测
发布时间:2013/3/19 19:51:29 访问次数:698
>线圈通／断的检测 将万用表置于R×1Q挡，检测线CA3260E圈绕组两个接线端子之间的电阻值，若某个绕组的电阻值为无穷大，则说明该绕组有断路性故障。线圈通／断的检测，如图7-6所示。
>绕组直流电阻的测量 变压器绕组的直流电阻很小，可以用万用表检测绕组直流电阻的测量的大小。将万用表置于R×10Q挡，测量电源变压器初级绕组的直流电阻多为几十欧姆至上百欧姆，将万用表置于R×1Q挡，测量次级绕组的直流电阻多为零点几欧姆至几欧姆。线圈绕组直流电阻检测示意图，如图7—7所示。

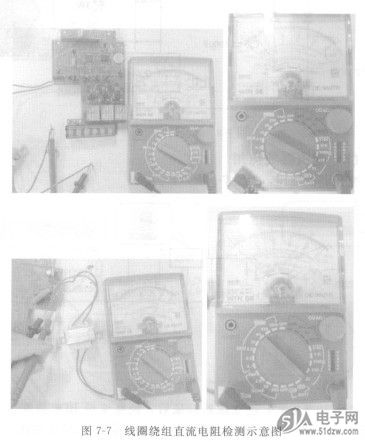

图7-7线圈绕组直流电阻检测示意图
>线圈通／断的检测 将万用表置于R×1Q挡，检测线CA3260E圈绕组两个接线端子之间的电阻值，若某个绕组的电阻值为无穷大，则说明该绕组有断路性故障。线圈通／断的检测，如图7-6所示。
>绕组直流电阻的测量 变压器绕组的直流电阻很小，可以用万用表检测绕组直流电阻的测量的大小。将万用表置于R×10Q挡，测量电源变压器初级绕组的直流电阻多为几十欧姆至上百欧姆，将万用表置于R×1Q挡，测量次级绕组的直流电阻多为零点几欧姆至几欧姆。线圈绕组直流电阻检测示意图，如图7—7所示。
图7-7线圈绕组直流电阻检测示意图
