电感的检测
发布时间:2013/3/19 19:49:04 访问次数:729
>空载损耗 变压器次级开路时,在初级CA3240EZ测得功率损耗。主要损耗是铁芯损耗,其次是空载电流在初级线圈铜阻上产生的损耗,其损耗很小。
>绝缘电阻变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。
>万用表电阻法检测用指针万用表的欧姆挡测线圈的直流电阻。电感的直流电阻值一般很小,匝数多、线径细的线圈能达几十欧;对于有抽头的线圈,各引脚之间的阻值均很小,仅有几欧姆左右。万用表置于R×1Q挡,对线圈的直流电阻进行测量,若测量的阻值无穷大,说明线圈(或与引出线间)已经开路损坏;阻值比正常值小很多,则说明有局部短路;阻值为零,说明线圈完全短路。电感检测示意图,如图7-4所示。
万能电桥或Q表可以准确测量电感线圈的电感量E和品质因数Q,具有电感挡的数字万用表可以检测是否开路或局部短路,指针万用表可以对电感量的相对大小作出粗略检测和判断。
对于有金属屏蔽罩的电感,还需检测线圈与屏蔽罩间是否短路。若用指针万用表检测得线圈各引脚与屏蔽罩之间有一定电阻值或为零,则说明该电感内部短路。
变压器的检测

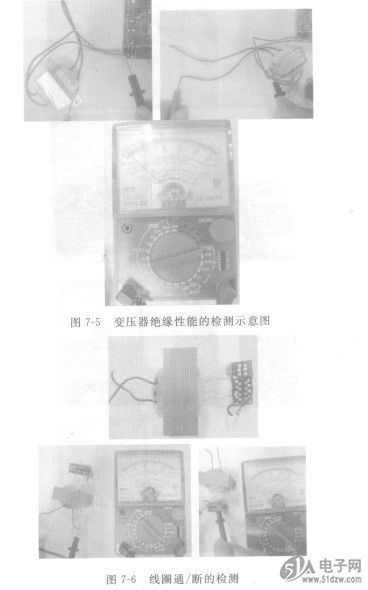

>绝缘性能昀检测 变压器绝缘性能的检测,将指针万用表置于RXlOk挡。分别测量变压器铁芯与初级、初级与各次级、铁芯与各次级、静电屏蔽层与初次级、次级各绕组间的电阻值,万用表的指针均应指在无穷大处不动或阻值应大于lOOMfl,否则,说明变压器绝缘性能不良。变压器绝缘性能的检测示意图,如图7-5所示。
>空载损耗 变压器次级开路时,在初级CA3240EZ测得功率损耗。主要损耗是铁芯损耗,其次是空载电流在初级线圈铜阻上产生的损耗,其损耗很小。
>绝缘电阻变压器各线圈之间、各线圈与铁芯之间的绝缘性能。绝缘电阻的高低与所使用的绝缘材料的性能、温度高低和潮湿程度有关。
>万用表电阻法检测用指针万用表的欧姆挡测线圈的直流电阻。电感的直流电阻值一般很小,匝数多、线径细的线圈能达几十欧;对于有抽头的线圈,各引脚之间的阻值均很小,仅有几欧姆左右。万用表置于R×1Q挡,对线圈的直流电阻进行测量,若测量的阻值无穷大,说明线圈(或与引出线间)已经开路损坏;阻值比正常值小很多,则说明有局部短路;阻值为零,说明线圈完全短路。电感检测示意图,如图7-4所示。
万能电桥或Q表可以准确测量电感线圈的电感量E和品质因数Q,具有电感挡的数字万用表可以检测是否开路或局部短路,指针万用表可以对电感量的相对大小作出粗略检测和判断。
对于有金属屏蔽罩的电感,还需检测线圈与屏蔽罩间是否短路。若用指针万用表检测得线圈各引脚与屏蔽罩之间有一定电阻值或为零,则说明该电感内部短路。
变压器的检测
>绝缘性能昀检测 变压器绝缘性能的检测,将指针万用表置于RXlOk挡。分别测量变压器铁芯与初级、初级与各次级、铁芯与各次级、静电屏蔽层与初次级、次级各绕组间的电阻值,万用表的指针均应指在无穷大处不动或阻值应大于lOOMfl,否则,说明变压器绝缘性能不良。变压器绝缘性能的检测示意图,如图7-5所示。
