熔断器，顾名思义就是能够自我熔断FA7607P的保护器件，主要用来对用电设备和电路进行过载或短路保护。熔断器的特点是在过载或短路时能够迅速熔断，以保护电路和设备的安全。
    认识熔断器
    熔断器是最常用的保护器件，种类较多，外形各异，图7 -75所示为部分常见熔断器。熔断器按形式可分为开启式、半封闭式和封闭式三大类；按结构可分为普通熔丝、管状密封熔丝、插式熔断器、螺旋式熔断器等；按熔断特性可分为普通熔断器、快速熔断器、延迟熔断器、温度熔断器、熔断电阻和可恢复熔断器等。


    图7 -75熔断器
    熔断器的文字符号为“FU”，图形符号如图7-76所示。
    熔断器的型号命名一般由四部分组成．，如图7一E习77所示。第一部分用字母“R”表示熔断器的主称，  图7 -76熔断器第二部分用字母表示熔断器的形式和种类，第三部分用1—2位数字表示序号，第四部分用1~2位数字表示熔断器的额定电流，单位为“A”。

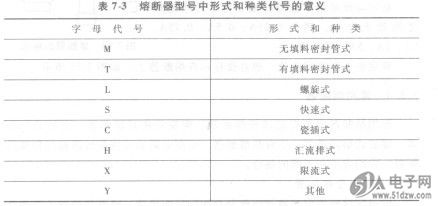

    熔断器型号中代表形式和种类的字母的意义见表7-3。例如，型号为RT14 -20，表示这是有填料密封管式20A熔断器。
