电子延时式时间继电器工D8087-2作原理如图7 -17所示，实际上是在普通电磁继电器前面增加了一个电子延时电路，当在其输入端加上工作电源后，经一定延时才使继电器K动作。电子延时式时间继电器具有较宽的延时时图7 -17 电子延时式时间继电器间调节范围，可通过改变R进行延时时间调节。


    热继电器

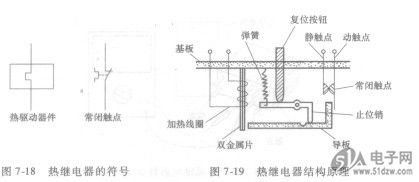

    热继电器是一种由热量控制动作的继电器，主要应用于过载保护等场合。热继电器的图形符号如图7 -18所示。
    图7-19所示为热继电器的结构原理，主要由加热线圈、热驱动器件、传动和定位机构、常闭触点等部分组成。使用时热继电器的加热线圈串联在负载电路中。当负载出现过载时，加热线圈因电流过大而发热量大增，使双金属片受热向右弯曲，道过导板推动动触点右移，常闭触点断开切断负载电路，保护了电路的安全。故障排除后，按下复位按钮使热继电器复位即可。
