LED数码管具有许多种类，外形如图1-66所示。按显示字形204-10SUBC/S400-A4分为数字管和符号管，按显示位数分为一位、双位和多位LED数码管，按内部连接方式分为共阴极LED数码管和共阳极LED数码管两种，按字符颜色分为红色、绿色、黄色和橙色等。七段数码管是应用较多的一种数码管。


    图1-66  LED数码管

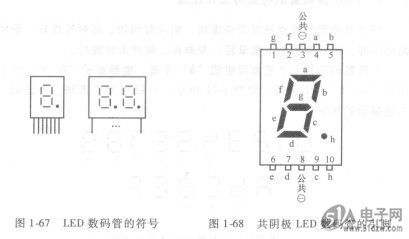

    LED数码管的图形符号如图1-67所示。
    LED数码管具有较多引脚，使用中应注意识别。
    一位共阴极LED数码管的引脚
    一位共阴极LED数码管共10个引脚，其中③、⑧两引脚为公共负极（该两引脚内部已连接在一起），其余8个引脚分别为七段笔画和1个小数点的正极，如图1-68所示。
