MOS型FET

发布时间:2013/2/3 22:00:04 访问次数:1058

    MOS型FET。如图2. 33(b)所示,MOS型FET是在P型半导俸LF353H中形成两个N型半导体,将表面氧化形成绝缘良好的氧化绝缘膜,再在其上安装金属作为栅极而构成的。因此,此FET在结构上依次形成金属(metal)、氧化物(oxide)、半导体(semiconductor),取其首字母称为MOS型。
    由此,如图2. 33(b)所示,在漏极和源极之间加电压时,由于反向电压加在PN结上而形成耗尽层。这时在栅极和P型衬底之间加正电压时,由于栅极的正电压,在下侧靠近栅极的耗尽层内,因静电感应而生成电子。它成为载流子,并形成了电流的通路。这时电子构成沟道,所以称为N型沟道。衬底使用N型半导体时,空穴构成沟道,所以称为P型沟道。而且,MOS型FET有两种类型:一种是栅极上即使不加电压,漏极和源极之间也有电流流动的耗尽型;另一种是如果栅极上不加电压,漏极和源极之间就没有电流流动的增强型。表2. 18中示出各种FET的名称和图形符号。

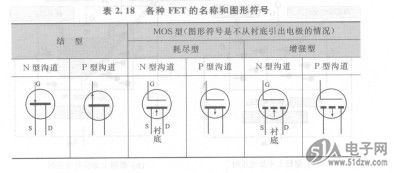

     表2.  18各种FET的名称和图形符号



    MOS型FET。如图2. 33(b)所示,MOS型FET是在P型半导俸LF353H中形成两个N型半导体,将表面氧化形成绝缘良好的氧化绝缘膜,再在其上安装金属作为栅极而构成的。因此,此FET在结构上依次形成金属(metal)、氧化物(oxide)、半导体(semiconductor),取其首字母称为MOS型。
    由此,如图2. 33(b)所示,在漏极和源极之间加电压时,由于反向电压加在PN结上而形成耗尽层。这时在栅极和P型衬底之间加正电压时,由于栅极的正电压,在下侧靠近栅极的耗尽层内,因静电感应而生成电子。它成为载流子,并形成了电流的通路。这时电子构成沟道,所以称为N型沟道。衬底使用N型半导体时,空穴构成沟道,所以称为P型沟道。而且,MOS型FET有两种类型:一种是栅极上即使不加电压,漏极和源极之间也有电流流动的耗尽型;另一种是如果栅极上不加电压,漏极和源极之间就没有电流流动的增强型。表2. 18中示出各种FET的名称和图形符号。
     表2.  18各种FET的名称和图形符号
