发光二极管( LED)是一种具有一个PN结的半SMF05C-T7导体电致发光器件。发光二极管最显著的特点是会发光。
    认识发光二极管

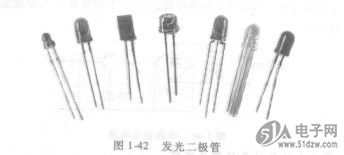

    发光二极管种类很多，可分为普通型和特殊型两类，体积有大、中、小等多种规格。特殊型发光二极管包括组合LED、带阻LED(电压型LED)、闪烁LED等。图1-42所示为常见发光二极管外形。
    按发光光谱不同，发光二极管可分为可见光LED和红外光LED两类，其中可见光LED包括红、绿、黄、橙、蓝、白等多种颜色。按发光效果可分为固定色LED和变色LED两类，其中变色LED包括双色和三色等，如图1-43所示。


    发光二极管的文字符号为“VL”（或“VE”），图形符号如图144所示。
    发光二极管是一个有正、负极之分的半导体器件，    VL使用前应先分清它的正、负极。
    发光二极管两引脚中，较长的是正极，较短的是负极。对于透明或半透明塑料封装的发光二极管，可以用  图144发光
    二极管的符号肉眼观察到其内部电极的形状，正极的内电极较小，负极的内电极较大。如图145所示。
